CONEXION

La Conexión GQ-69-P-06-06 Gates es un codo macho de 90 grados diseñado para sistemas de instrumentación, automatización y circuitos de señales que usan aire comprimido. Permite conexión y desconexión rápida del tubing sin necesidad de herramienta, ahorrando hasta un 75% del tiempo de ensamblado comparado con adaptadores de compresión. Compatible con tubing de polietileno, poliuretano y nylon.

Ver mas

CARACTERÍSTICAS
Conexión y desconexión rápida sin herramientas (ahorro del 75% en tiempo)
Mayor área de flujo que conectores tradicionales
Soporte interno del tubo que evita fugas
Entrada de llave Allen para instalación en espacios reducidos
Película sellante pre-aplicada en los puertos roscados
Sujeción segura del tubing a través de pinzas de agarre
Compatibilidad con tubing de polietileno, poliuretano y nylon

ESPECIFICACIONES
Marca: Gates
Modelo: GQ-69-P-06-06
Tipo: Codo macho de 90 grados
Diámetro exterior del tubo: 3/8" (9.53 mm)
Rosca del tubo: 3/8"

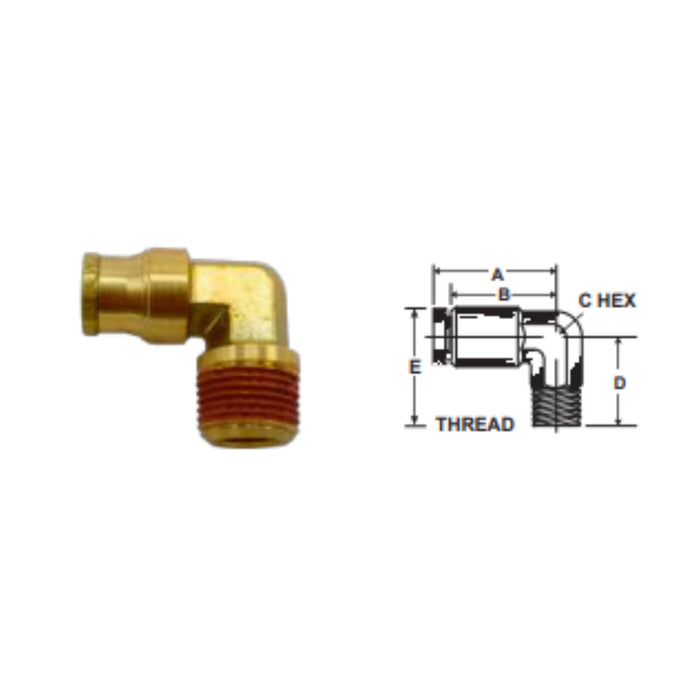

A: 1.050" (26.67 mm)
B: 0.970" (24.64 mm)
C: 1/2" (12.7 mm)
D: 1.290" (32.77 mm)
E: 0.980" (24.89 mm)
Rango de temperatura: -40°C a +93°C (-40°F a +200°F)
Material del cuerpo: CA360 (latón)
Material de codos y tes: CA345 o CA377
O-rings: Hule tipo NBR

USOS
Sistemas de instrumentación industrial
Circuitos de automatización
Circuitos de señales con aire comprimido
Conexiones en tubing de polietileno, poliuretano y nylon
Aplicaciones de vacío (depende temperatura y tubing)

CUIDADOS
Cortar el tubo a escuadra (90°) sin rebabas
Insertar el tubo firmemente hasta el fondo del cuerpo
