CONEXION

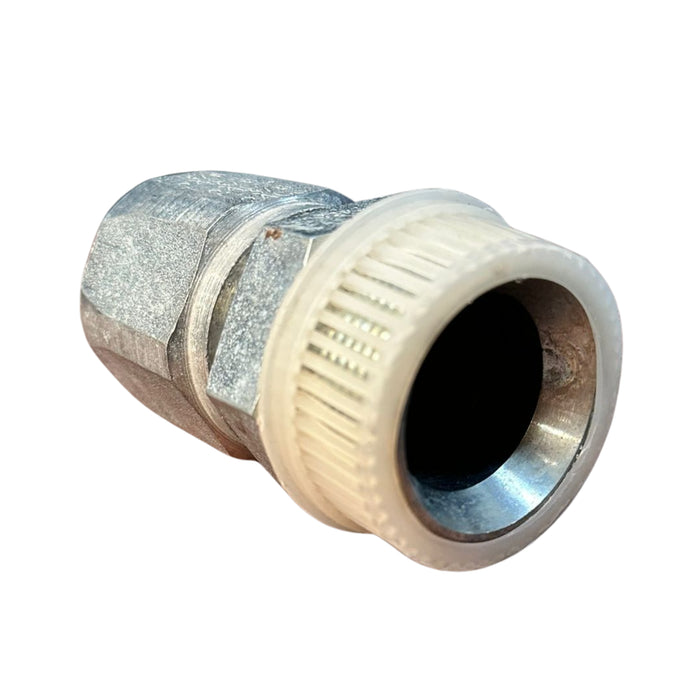

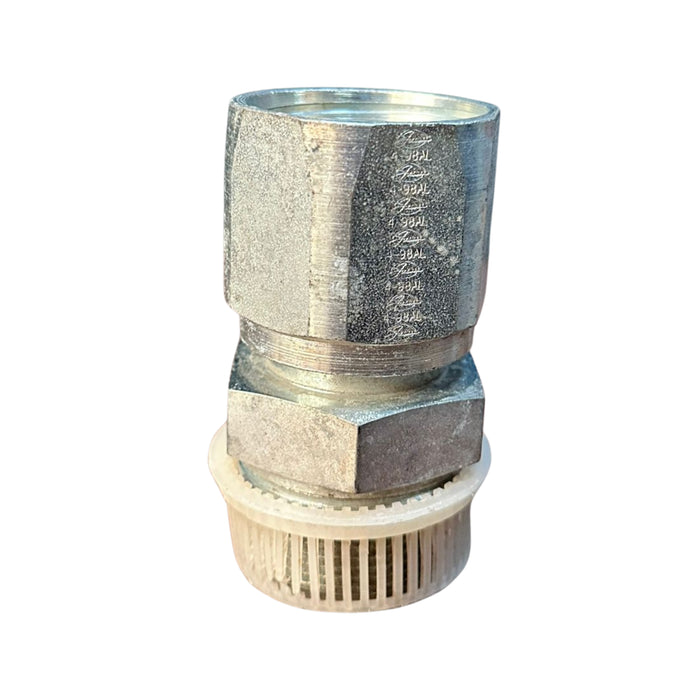

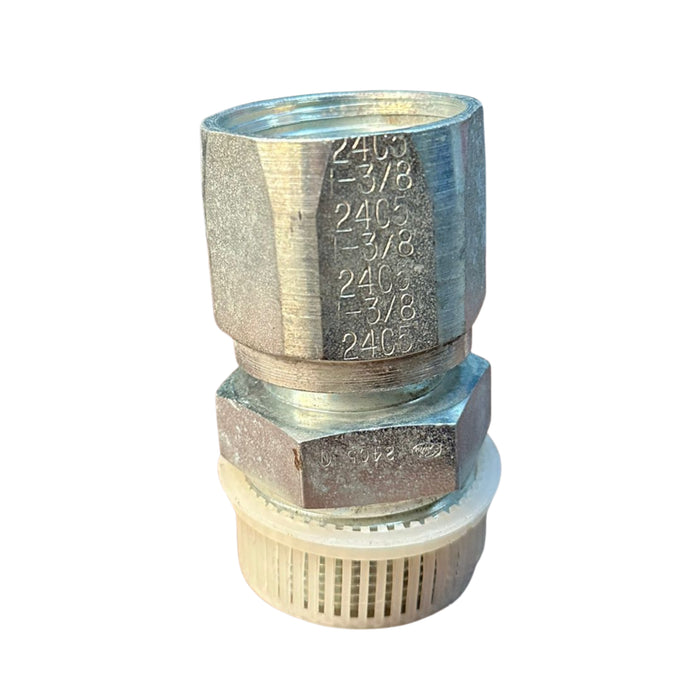

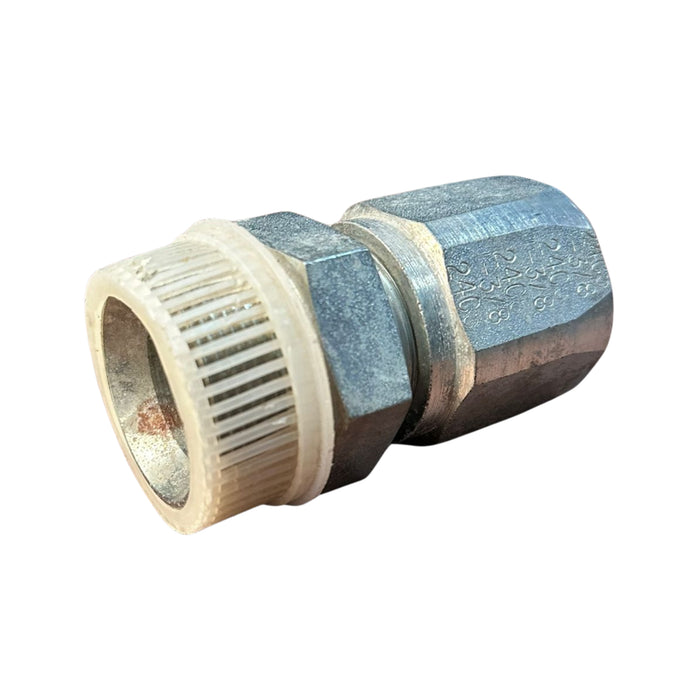

La conexión hidráulica 24C5-24RMP es un terminal para manguera tipo field attachable (reusable) diseñado para aplicaciones hidráulicas y de conducción de fluidos. Cuenta con salida macho tipo tubería NPTF con asiento cónico de 30°, permitiendo una conexión segura mediante interferencia de rosca y sellado metal-metal. Forma parte de la línea de acoples hidráulicos de Gates Corporation y está diseñada para trabajar exclusivamente con mangueras de la serie C5.

Ver mas

CARACTERÍSTICAS
Terminal hidráulico para manguera
Diseño recto
Conexión macho tipo tubería NPTF (30° cone seat)
Tipo reusable (instalación sin crimpado)
Fabricada en acero con recubrimiento zincado anticorrosivo
Alta resistencia a presión y vibración
Sellado por interferencia de rosca y asiento cónico
Uso permanente

ESPECIFICACIONES
Modelo: 24C5-24RMP
Tipo: conexión hidráulica reusable para manguera
Configuración: recta
Conexión: macho NPTF
Ángulo de sellado: 30°
Tamaño de conexión: 1 1/2" (dash -24)
Rosca: 1 1/2"-11.5 NPTF
Diámetro interno de manguera: 1-3/8"
Material: acero
Recubrimiento: zincado anticorrosivo
Largo aproximado: 87.6 mm
Compatibilidad:
Manguera Gates serie C5 (C5C, C5D, C5M, C5CXH)

USOS
Ensamble de mangueras para líneas de aire, aceite y fluidos
Sistemas de frenos de aire (DOT)

CUIDADOS
Verificar compatibilidad exacta con manguera serie C5
No utilizar con mangueras hidráulicas estándar (R1, R2, etc.)
