CONEXION

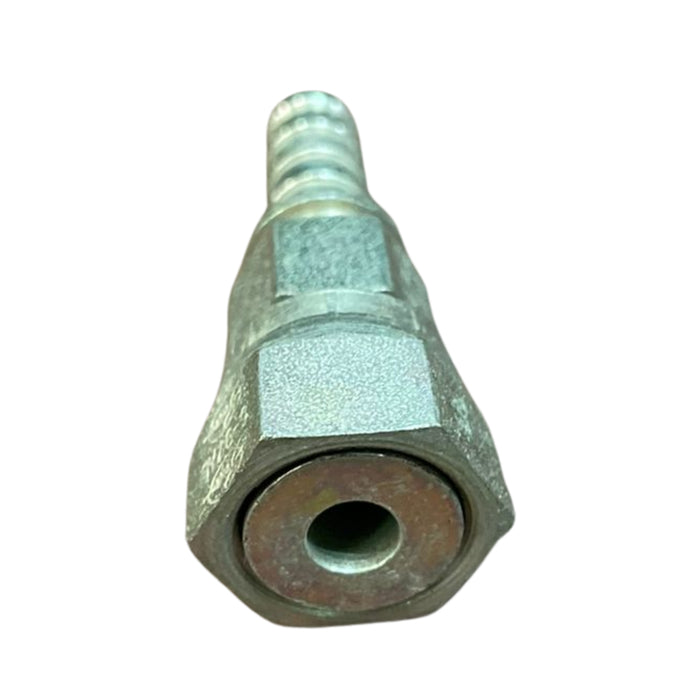

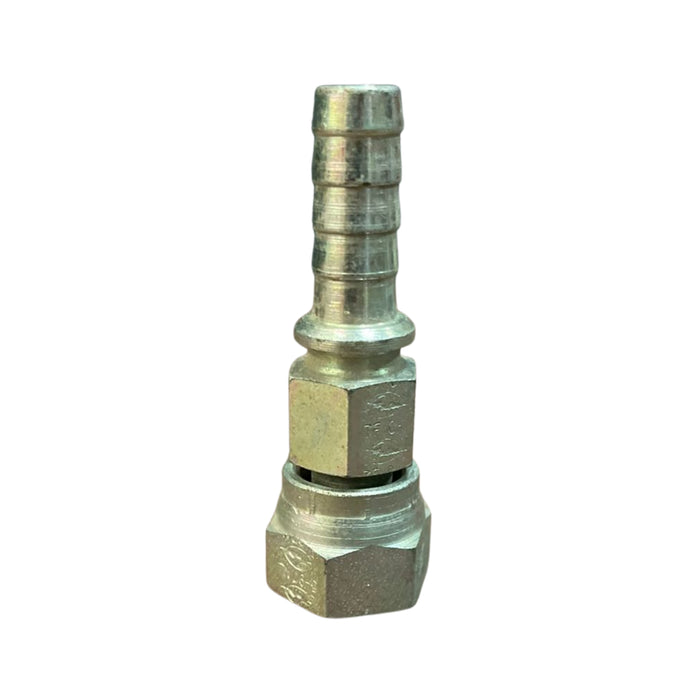

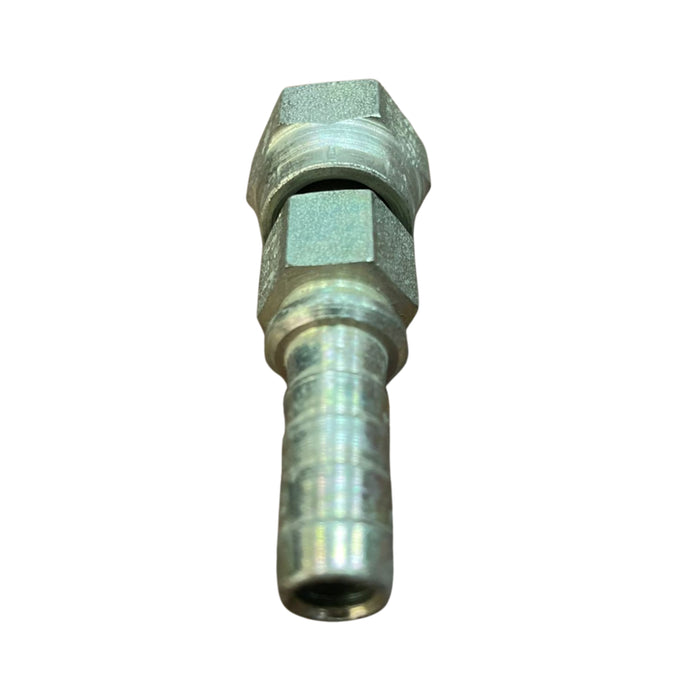

Conexión hidráulica para manguera tipo recta, diseñada para sistemas de presión media a alta. Incorpora una salida hembra giratoria tipo ORFS (O-Ring Face Seal), que proporciona un sellado seguro mediante O-ring en cara plana, evitando fugas en aplicaciones exigentes. Forma parte de la serie C2 Power Crimp de Gates, diseñada para ensamble mediante crimpado.

Ver mas

CARACTERÍSTICAS
Conexión hidráulica para manguera
Instalación mediante crimpado (requiere prensa)
Salida hembra giratoria ORFS
Sellado mediante O-ring en cara plana
Diseño recto
Fabricada en acero con recubrimiento anticorrosivo
Alta resistencia a presión y vibración

ESPECIFICACIONES
Marca: Gates
Modelo: 6C2-6FFORX
Número de parte: 83610
Código de producto: 7303-04065
Tipo: conexión hidráulica para manguera
Serie: C2 (Power Crimp)
Configuración: recta
Manguera: 3/8" (dash -6)
Salida: 3/8" ORFS hembra giratoria
Rosca ORFS: 11/16"-16 UNF
Material: acero
Largo total: 2.47 in (6.27 cm)
Hex tuerca: 13/16 in (2.06 cm)
Hex espiga: 5/8 in (1.59 cm)
Diámetro interno (bore): 0.27 in (0.69 cm)
Longitud de inserción (C): 1.45 in (3.68 cm)
Peso aproximado: 0.09 kg

USOS
Ensamble de mangueras hidráulicas
Sistemas hidráulicos de presión media a alta

CUIDADOS
Realizar instalación con herramienta de crimpado adecuada
Verificar el estado del O-ring antes de instalar
