CONEXION

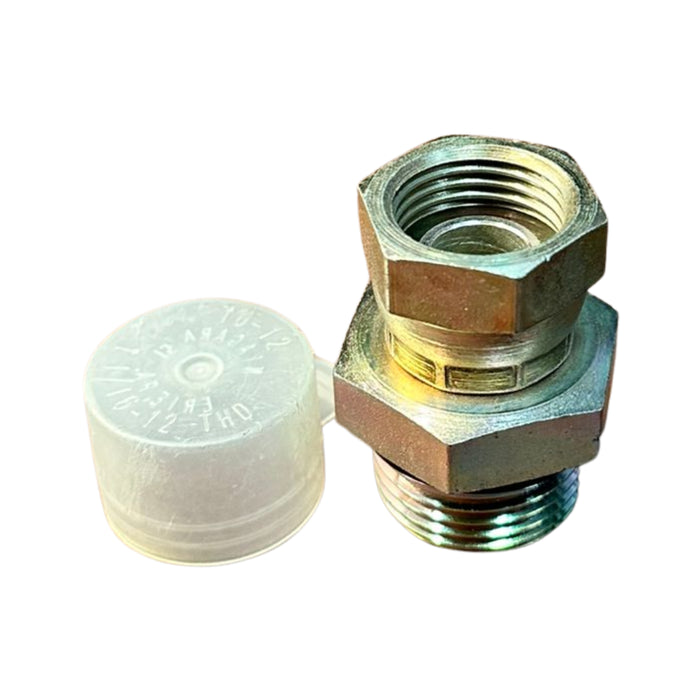

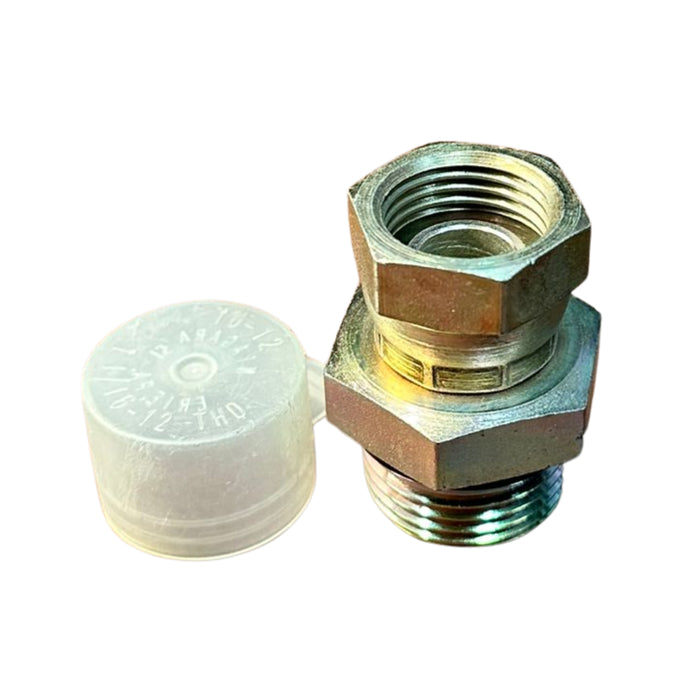

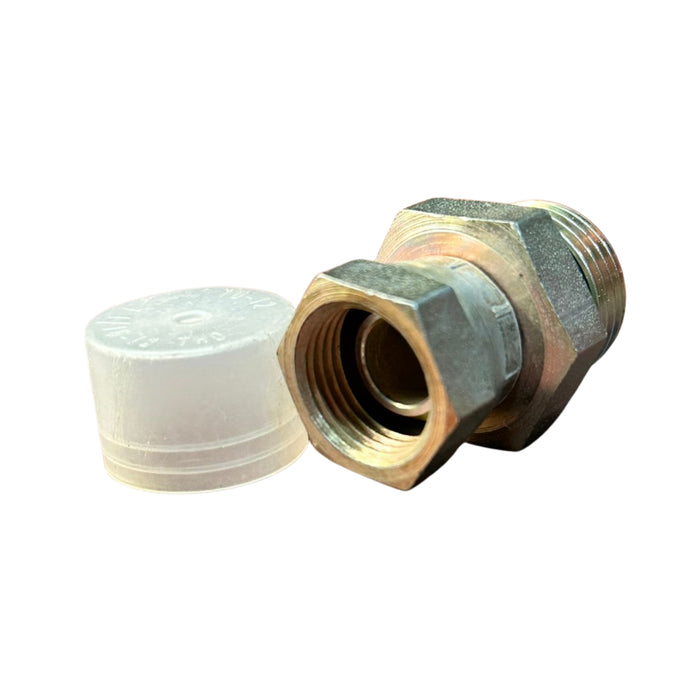

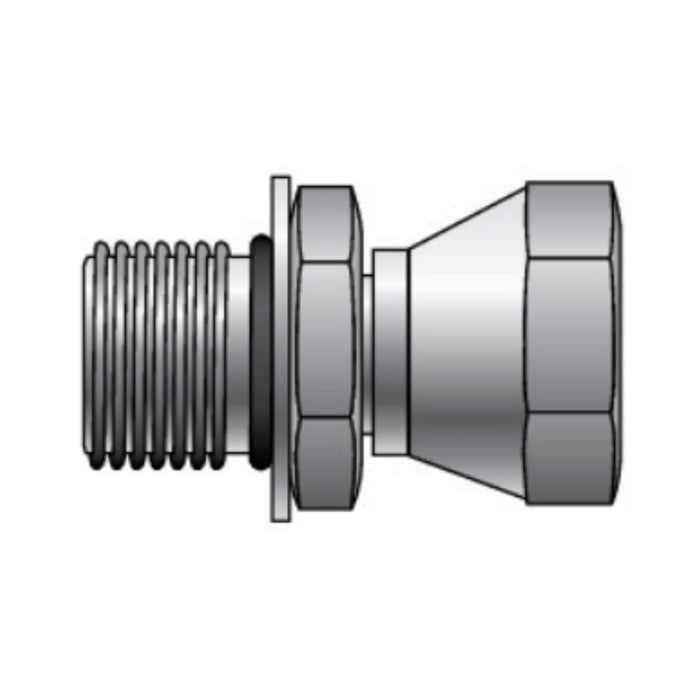

Adaptador hidráulico recto diseñado para conectar una rosca macho tipo ORB (O-Ring Boss) con una conexión hembra giratoria tipo NPSM (pipe swivel). Permite la transición entre sistemas con diferentes tipos de sellado, asegurando una instalación alineada y sin torsión en la línea. Es utilizado en sistemas hidráulicos de presión media a alta.

Ver mas

CARACTERÍSTICAS
Adaptador hidráulico recto
Conexión macho ORB a hembra giratoria NPSM
Sellado mediante O-ring en el lado ORB
Conexión giratoria que facilita la instalación
No requiere sellador en ORB
Fabricado en acero de alta resistencia
Recubrimiento anticorrosivo zincado
Aplicación en sistemas hidráulicos industriales

ESPECIFICACIONES
Marca: Gates
Modelo: 12MB-8FPX
Número de parte: G60285-1208
Tipo: adaptador hidráulico
Configuración: recta

CONEXIONES
Conexión 1 (lado ORB):
Macho ORB (O-Ring Boss)
Tamaño: 3/4" (dash -12)
Rosca: 1-1/16"-12 UNF
Tipo de sellado: O-ring

Conexión 2 (lado giratorio):
Hembra giratoria NPSM (pipe swivel)
Tamaño: 1/2" (dash -8)
Rosca: 1/2"-14 NPSM
Tipo de sellado: asiento mecánico (no cónico)
Hexágono lado ORB: 1.25"
Hexágono lado NPSM: 1.00"

UPC: 072053163902

USOS
Conexión de líneas hidráulicas con diferentes tipos de rosca
Adaptación de puertos ORB a conexiones tipo tubería

CUIDADOS
Verificar compatibilidad de roscas antes de instalación
No usar sellador en conexiones ORB
