CONEXION

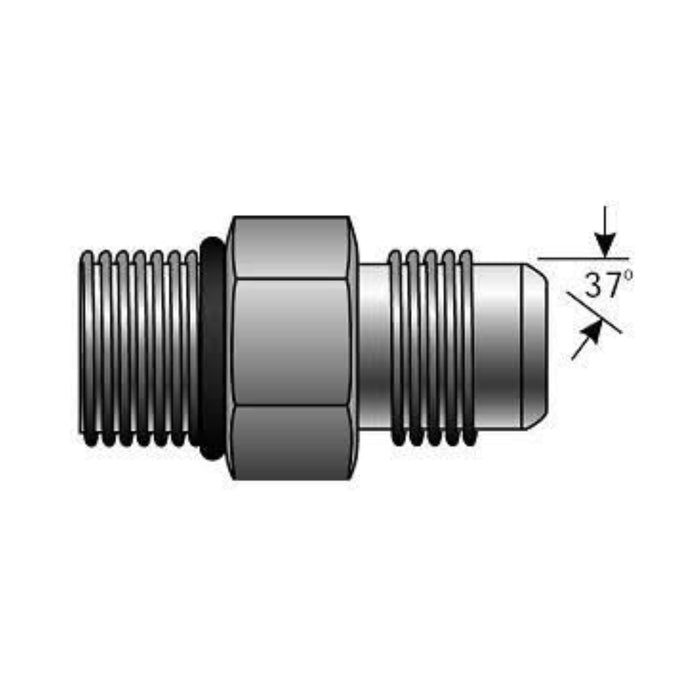

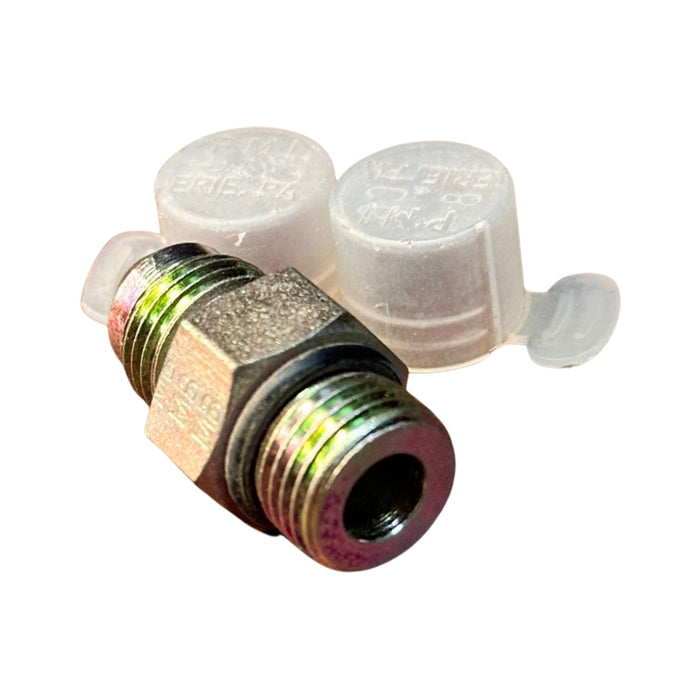

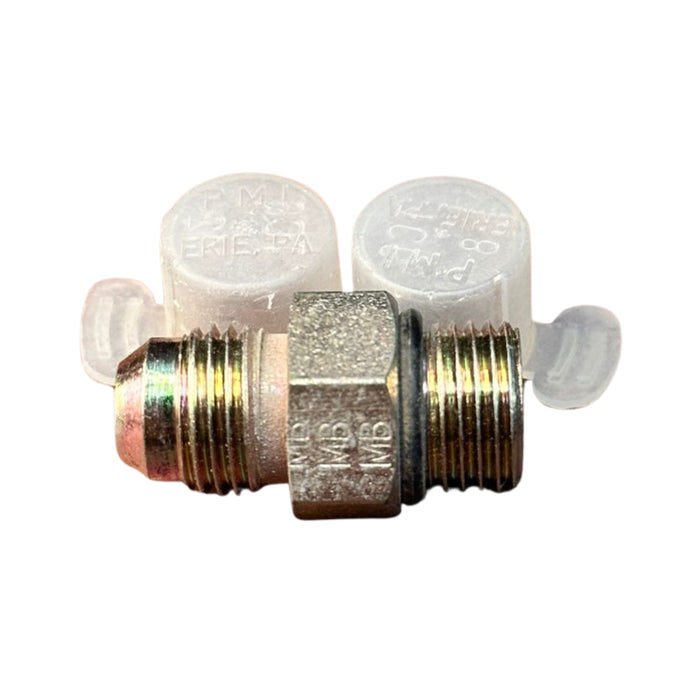

Adaptador hidráulico recto diseñado para conectar una rosca macho tipo ORB (O-Ring Boss) con una rosca macho JIC 37°. Permite la unión entre sistemas con diferentes tipos de sellado, garantizando un acople seguro mediante O-ring en el lado ORB y contacto metal-metal en el lado JIC. Es utilizado en sistemas hidráulicos de presión media a alta.

Ver mas

CARACTERÍSTICAS
Adaptador hidráulico recto
Conexión macho ORB a macho JIC 37°
Sellado por O-ring en lado ORB
Sellado metal-metal por cono 37° en lado JIC
No requiere sellador en ORB
Fabricado en acero de alta resistencia
Recubrimiento anticorrosivo
Uso en sistemas hidráulicos industriales

ESPECIFICACIONES
Marca: Gates Corporation
Modelo: 6MB-6MJ
Tipo: adaptador hidráulico
Configuración: recta

CONEXIONES
LADO 1 (ORB)
Tipo: macho ORB (O-Ring Boss)
Medida: 3/8" (dash -6)
Rosca: 9/16"-18 UNF
Sellado: mediante O-ring

LADO 2 (JIC)
Tipo: macho JIC 37°
Medida: 3/8" (dash -6)
Rosca: 9/16"-18 UNF
Sellado: metal-metal (cono 37°)

USOS
Unión entre componentes ORB y JIC
Sistemas hidráulicos industriales
Equipos móviles y maquinaria pesada

CUIDADOS
Verificar presencia y estado del O-ring antes de instalar
No usar sellador en conexiones ORB ni JIC
