CONEXION

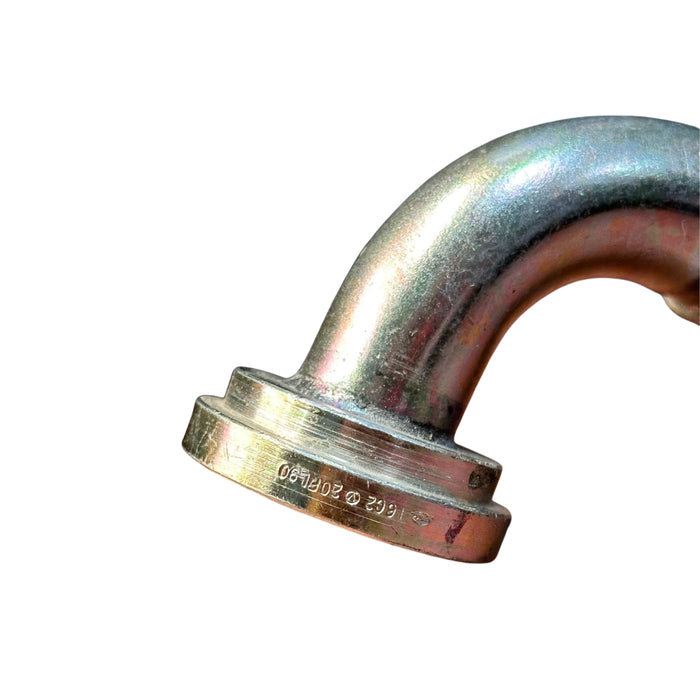

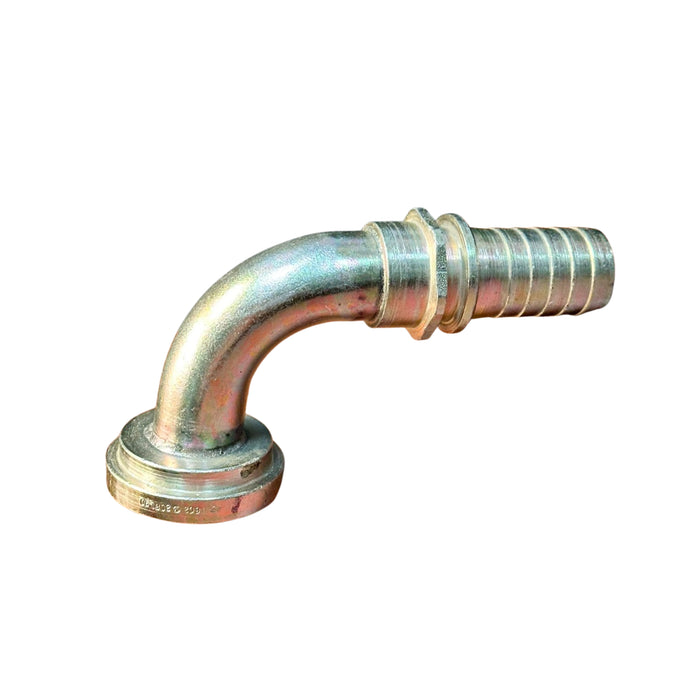

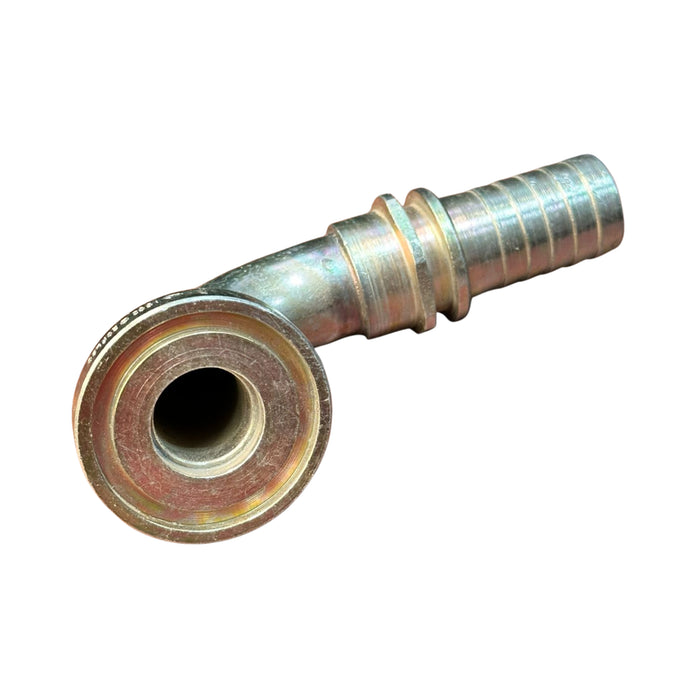

Conexión hidráulica para manguera en codo de 90°, diseñada para ensamble mediante crimpado en sistemas hidráulicos de presión media a alta. Incorpora salida tipo flange SAE, lo que permite una conexión robusta mediante brida y O-ring, asegurando sellado confiable en aplicaciones industriales exigentes.

Ver mas

CARACTERÍSTICAS
Conexión para manguera (requiere crimpado)
Diseño en codo de 90°
Salida tipo flange SAE
Sellado mediante O-ring en cara del flange
Alta resistencia a presión y vibración
Fabricada en acero al carbono
Recubrimiento anticorrosivo
Aplicación en sistemas hidráulicos industriales

ESPECIFICACIONES
Marca: Gates
Modelo: 16C2-20FL90
Tipo: conexión hidráulica para manguera
Serie: C2 (Power Crimp)
Configuración: codo 90°

CONEXIONES
LADO 1
Tipo: conexión para manguera hidráulica
Medida: 1" (dash -16)

LADO 2
Tipo: flange SAE (brida)
Medida nominal: 1 1/4" (dash -20)
Tipo de sellado: O-ring en cara plana

USOS
Sistemas hidráulicos industriales
Maquinaria pesada y equipo móvil
Aplicaciones de alto flujo
Líneas hidráulicas con vibración o movimiento

CUIDADOS
Verificar compatibilidad de manguera antes del crimpado
Asegurar torque correcto en pernos del flange
