CONEXION

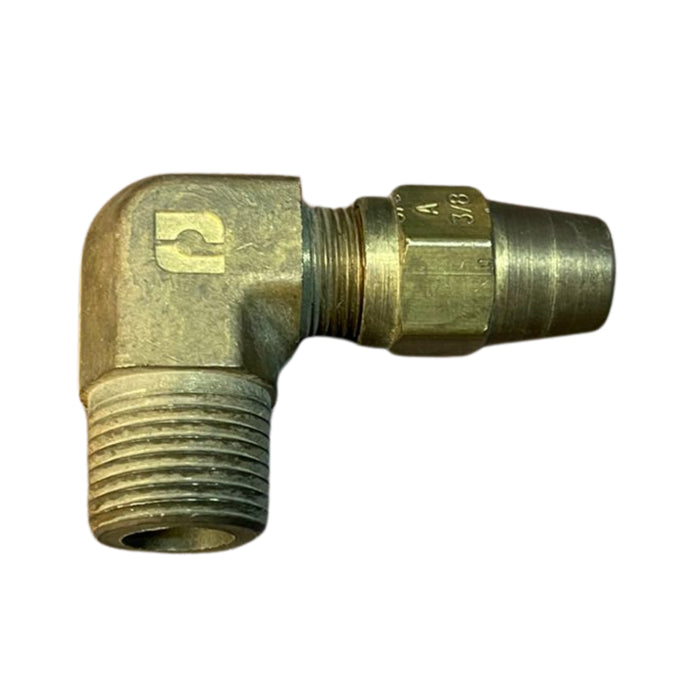

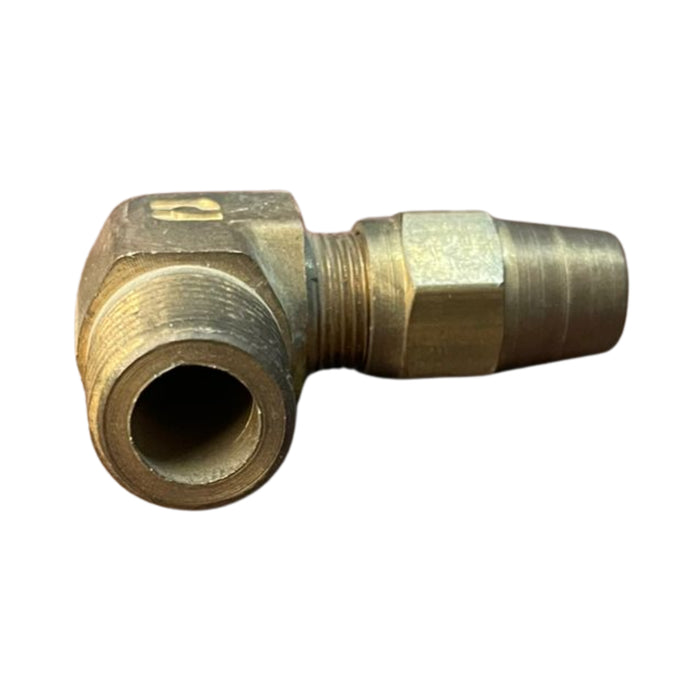

La Conexión G-4-469F-06-06-B Gates es un conector tipo codo de 90 grados con terminal macho, diseñado para sistemas neumáticos, especialmente en líneas de freno de aire. Permite cambiar la dirección del flujo y conectar tubing de 3/8" a una rosca macho NPT de 3/8" de forma segura. Su construcción en latón resistente a la corrosión garantiza durabilidad en aplicaciones exigentes.

Ver mas

CARACTERÍSTICAS
Conector tipo codo a 90 grados
Terminal macho con rosca NPT de 3/8"
Diseñado para tubing de nylon u otros plásticos de 3/8"
Fabricado en latón resistente a la corrosión
Instalación roscable (no requiere crimpado)
Compatible con sistemas de aire (DOT)

ESPECIFICACIONES
Marca: Gates
Modelo: G-4-469F-06-06-B
Código: 730054690606
Tipo: Codo 90° terminal macho
Diámetro exterior del tubo: 3/8"
Rosca del tubo: 3/8" NPT macho
A: 1.280" (32.51 mm)
B: 0.940" (23.88 mm)
C: 1.100" (27.94 mm)
D: 0.687" (17.45 mm)
Material: Latón

USOS
Sistemas de frenos de aire en vehículos pesados
Instalaciones neumáticas industriales

CUIDADOS
Verificar la compatibilidad de roscas antes de instalar
Aplicar sellador o cinta de teflón en las roscas para asegurar sellado
