CONEXION

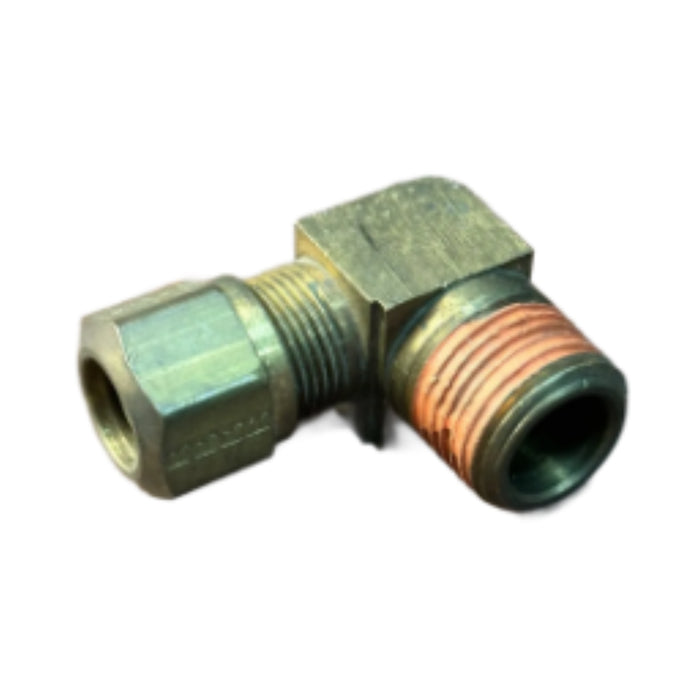

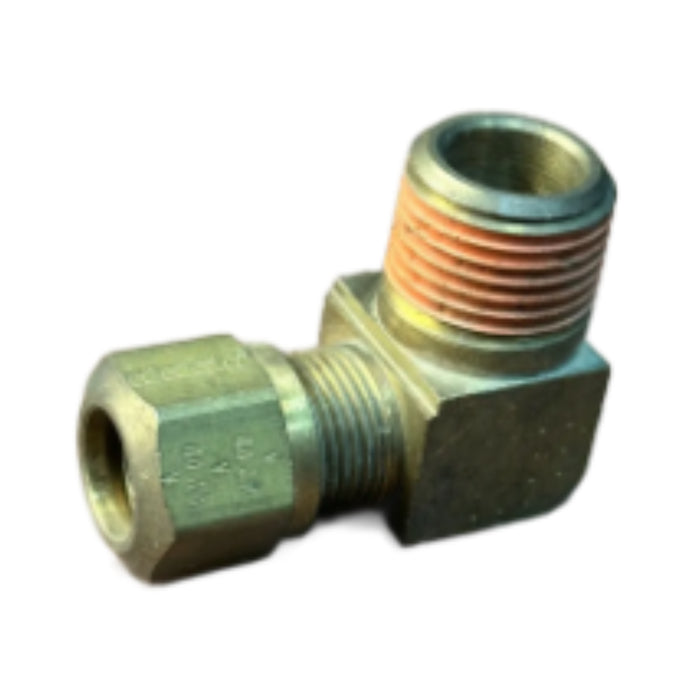

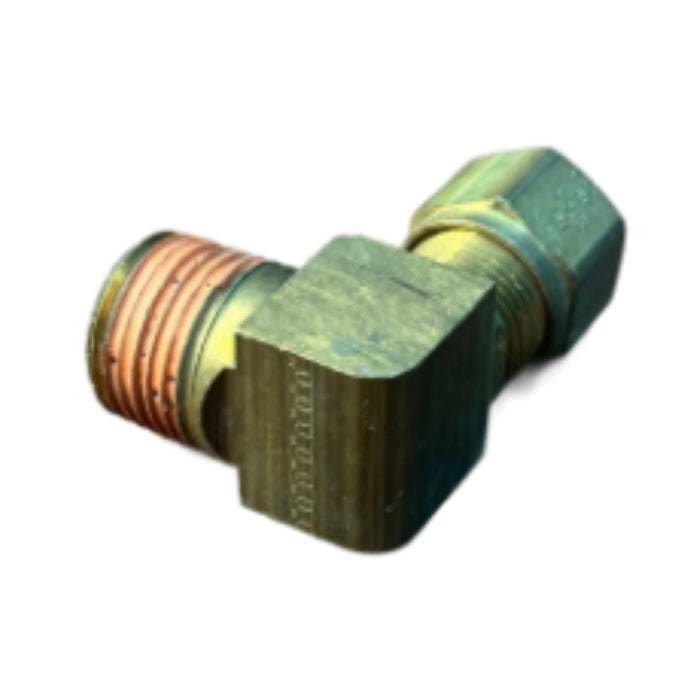

La Conexión G-4-469F-8-8-B Gates es un conector roscable para tubing tipo codo de 90 grados con terminal macho, diseñado para sistemas de frenos de aire bajo la norma DOT. Fabricado en latón, permite conectar tubing de 1/2" a una rosca macho NPT de 1/2" en sistemas neumáticos automotrices, cambiando la dirección del flujo de forma segura.

Ver mas

CARACTERÍSTICAS
Conector tipo codo a 90 grados
Terminal macho con rosca NPT
Diseñado para tubing de nylon, cobre o plásticos
Fabricado en latón resistente a la corrosión
Clasificación DOT (apto para frenos de aire)
Instalación roscable (no requiere crimpado)

ESPECIFICACIONES
Marca: Gates
Modelo: G-4-469F-8-8-B
Tipo: Codo 90° terminal macho

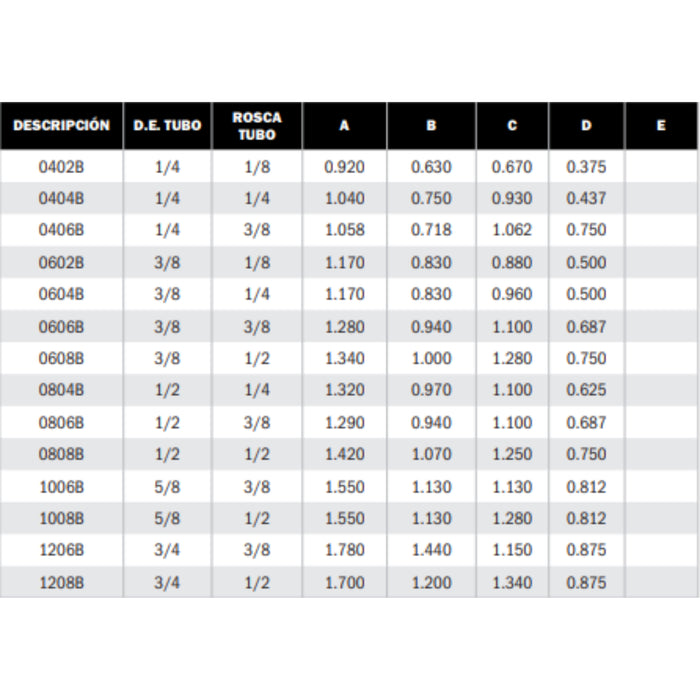

Código: 0808B
Diámetro exterior del tubo: 1/2"
Rosca del tubo: 1/2" NPT macho

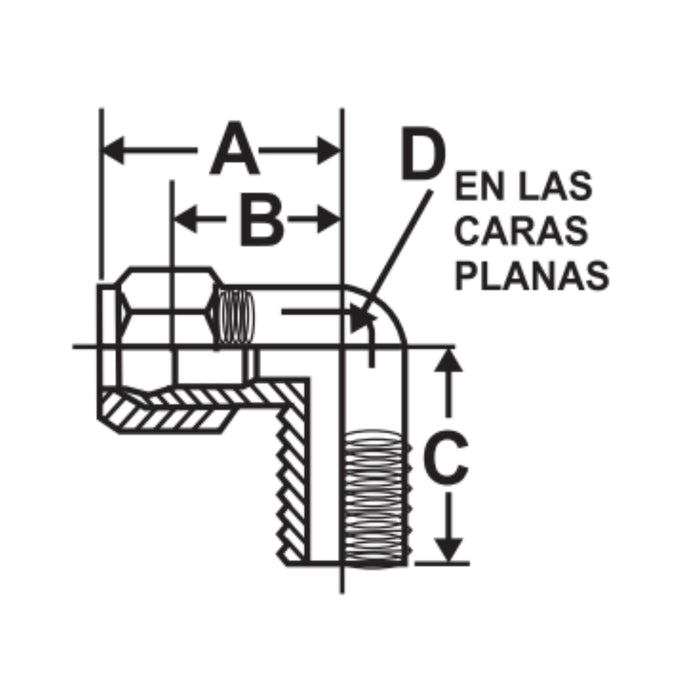

A: 1.420" (36.07 mm)
B: 1.070" (27.18 mm)
C: 1.250" (31.75 mm)
D: 0.750" (19.05 mm)
Material: Latón

USOS
Instalaciones neumáticas industriales

CUIDADOS
Verificar la compatibilidad de roscas antes de instalar
Aplicar sellador o cinta de teflón en las roscas para asegurar sellado
