CONEXION

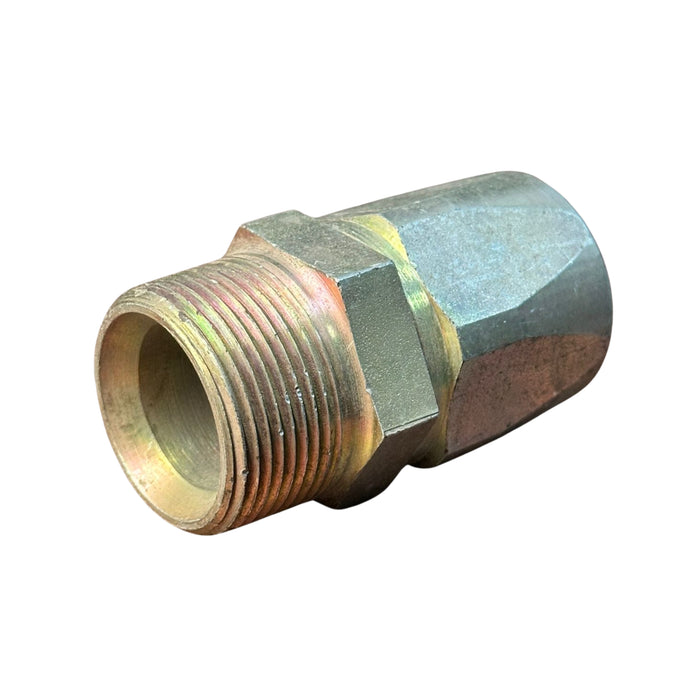

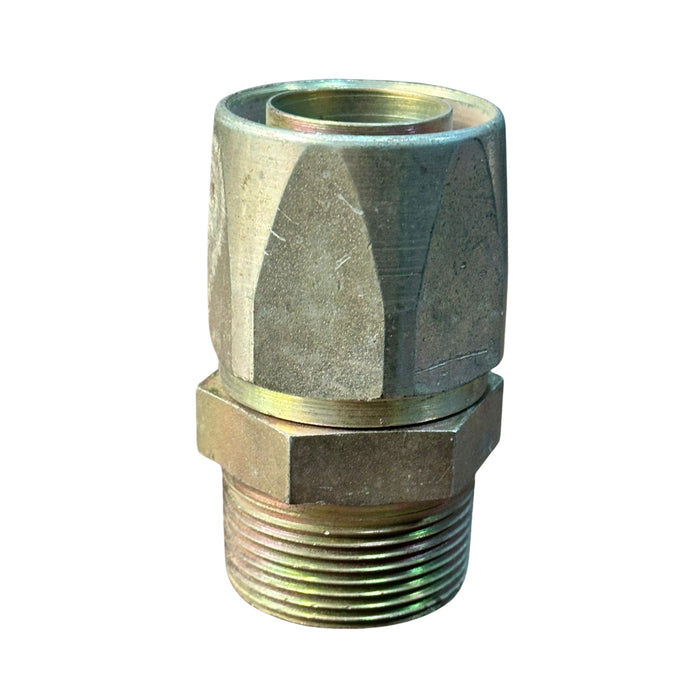

La conexión hidráulica 20C5-20RMP Gates es un terminal recto tipo field attachable para manguera hidráulica, diseñado para ensamblarse en campo sin necesidad de crimpado. Cuenta con conexión macho tipo tubería NPTF que permite sellado por interferencia de rosca, complementado con ángulo de acoplamiento de 30° para un acople seguro. Forma parte de la línea tipo DOT A2 y es compatible con mangueras Gates serie C5. Está fabricada en acero con recubrimiento zincado para aplicaciones hidráulicas exigentes.

Ver mas

CARACTERÍSTICAS
Terminal hidráulico tipo field attachable
Diseño recto
Conexión macho tipo tubería NPTF
Sellado por interferencia de rosca NPTF
Ángulo de acoplamiento de 30°
Instalación en campo sin necesidad de crimpado
Fabricada en acero con recubrimiento zincado
Cumple normativa DOT FMVSS 106-74 tipo A2
Alta resistencia a presión y vibración
Compatible con mangueras Gates serie C5

ESPECIFICACIONES
Marca: Gates
Modelo: 20C5-20RMP
Número de parte: G34100-2020
Tipo: conexión hidráulica field attachable
Configuración: recta
Conexión: macho NPTF
Tamaño de rosca: 1 1/4"-11 1/2 NPTF
Diámetro interior de manguera: 1 1/8" dash -20
Longitud total L: 82.6 mm
Cutoff C: 47.8 mm
Hexágono: 1.6875"
Material: acero con recubrimiento zincado
Normativa: DOT FMVSS 106-74 tipo A2

USOS
Sistemas hidráulicos industriales
Líneas de freno de aire

CUIDADOS
Verificar compatibilidad con manguera Gates serie C5
No utilizar en mangueras no compatibles
