CONEXION GATES

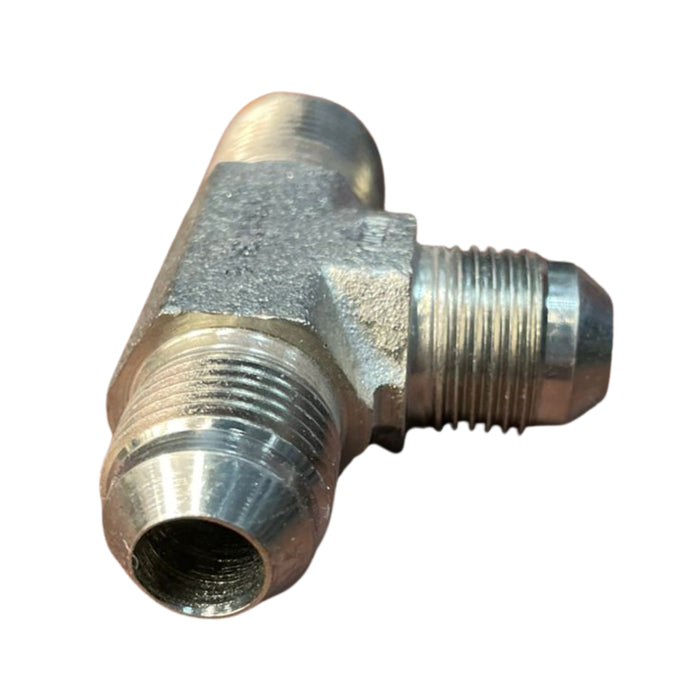

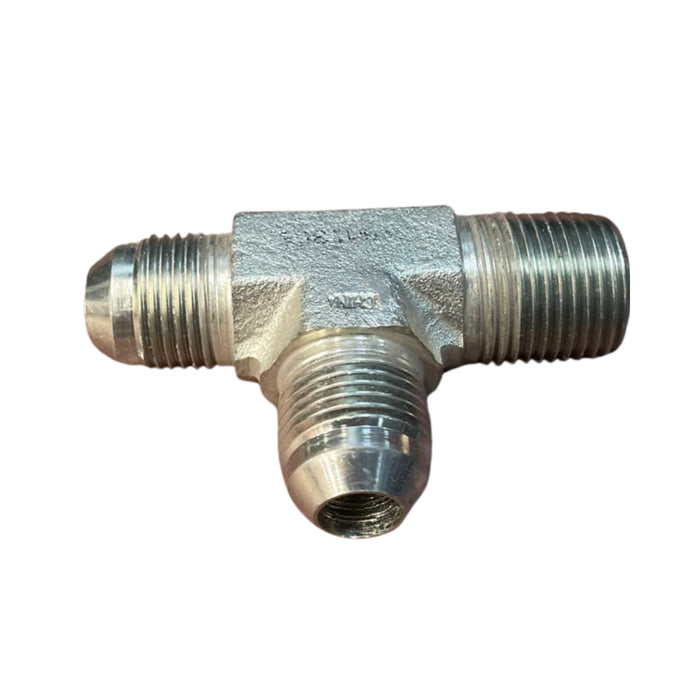

Adaptador hidráulico tipo tee (en T) diseñado para derivar flujo en sistemas hidráulicos. Integra dos conexiones macho tipo JIC 37° en línea y una salida macho tipo NPTF en el puerto central.

Ver mas

CARACTERÍSTICAS
Configuración tipo tee (derivación)
Dos conexiones macho JIC 37°
Una conexión macho NPTF
Permite distribución de flujo en tres líneas
Sellado metal-metal en JIC
Sellado por interferencia en NPTF
Fabricado en acero

ESPECIFICACIONES
Marca: Gates
Modelo: 8MJ-8MP-8MJ
Tipo: adaptador hidráulico
Configuración: tee

CONEXIONES (COMPLETO)
Conexión 1: 1/2" JIC 37° macho
Conexión 2: 1/2" NPTF macho
Conexión 3: 1/2" JIC 37° macho
ROSCAS
JIC: 3/4"-16 UNF (lado 1 y 3)
NPTF: 1/2"-14 (lado central)
Material: acero

USOS
Derivación de flujo en sistemas hidráulicos
Distribución de presión en múltiples líneas
Integración de conexiones JIC con tubería NPTF
Aplicaciones en maquinaria hidráulica

CUIDADOS
No usar sellador en conexiones JIC
Aplicar sellador solo en la conexión NPTF
